在我們常用貨架里，中型層板式貨架是最為常用貨架之一，廣泛用于存放紙箱、膠筐、零配件、五金等貨物。中型是基于貨架每層承重力在200-500kg。貨架為組合式結構拆裝簡單方面，具有外型美觀、穩固耐用、層高可自由調節、層數可增減等特點。以下是中型層辦式貨架的簡易分析：

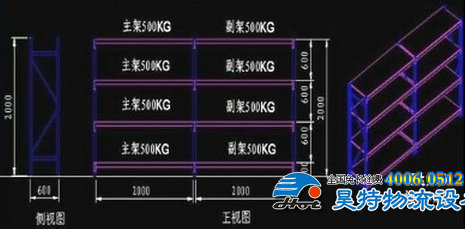

通過上圖，各部分介紹：

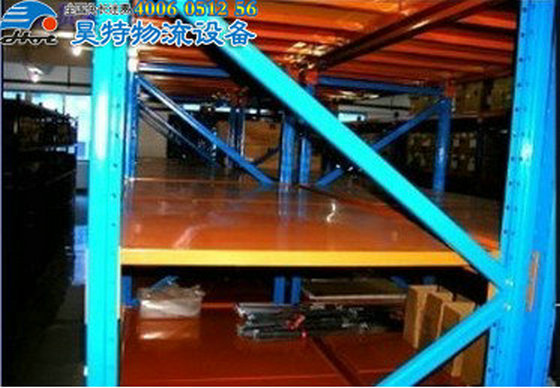

（1）正視圖：貨架層是由橫梁、層板組成，層板可選木質層板或鋼制層板；貨架承重設計在500KG以內，層數常規四層，可增減；一排貨架，第一個是主架，后面連接因共同立柱片（即少一立柱片）稱為副架。下圖可見：貨架層板配制加強筋，以加強貨架穩固性。
（2）側視圖：貨架深度為600mm，總高度為200mm。立柱片是由立柱、橫斜拉組成。設計原則：貨架總度在2.5m以下，深度常規0.6m（基于材料及承重）
（3）立體圖：全組合式結構，外型美觀。
中型層板式貨架常用規格：L2000/1800/1500/2500*D600/500/450*H2000*1800*2500*1500mm*4層/3層/5層。
