重型托盤貨架一般在選用的時候很多客戶都不知該如何設計，當問到一些規格參數的時候也有些含糊不清。以下是昊特貨架技術人員關于重型托盤貨架的設計圖紙簡易分析。

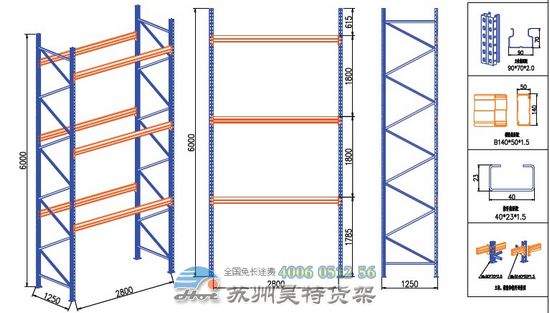

通過上圖，我們可以看出：
（1）效果圖：重型托盤貨架總體尺寸標注，一副主架的效果圖。
（2）主視圖：貨架深度D=1250mm，貨架長度CE=2800mm,貨架總高度H=6000mm;貨架單元格承重為2000~2500KG,各層高度為：一層1785mm、二層1800mm、三層1800mm，預留高度615mm；
（3）側視圖：重型托盤貨架的深度為1250mm，及框架拉桿的結構。
（4）細節圖：分別為立柱尺寸（90*70*2.0），橫梁尺寸（B140*50*1.5），拉桿尺寸（40*23*1.5）及橫梁與立柱連接圖。
重型托盤貨架成本低、安全可靠、組裝、拆卸簡單方便的特點；適用于人工存取，每層標準有效承載800kg以上.適合于人工存取箱式貨物，或者與零件盒、周轉箱配套裝載零散重型貨物。
